Beschreibung
Gesicherter Stand in jeder Phase des Auf- und Abbaus
Ab 4.25 m Reichhöhe serienmäßig vier Ausleger
Ab Modul 4 mit Bajonett-Verschluss am Ausleger

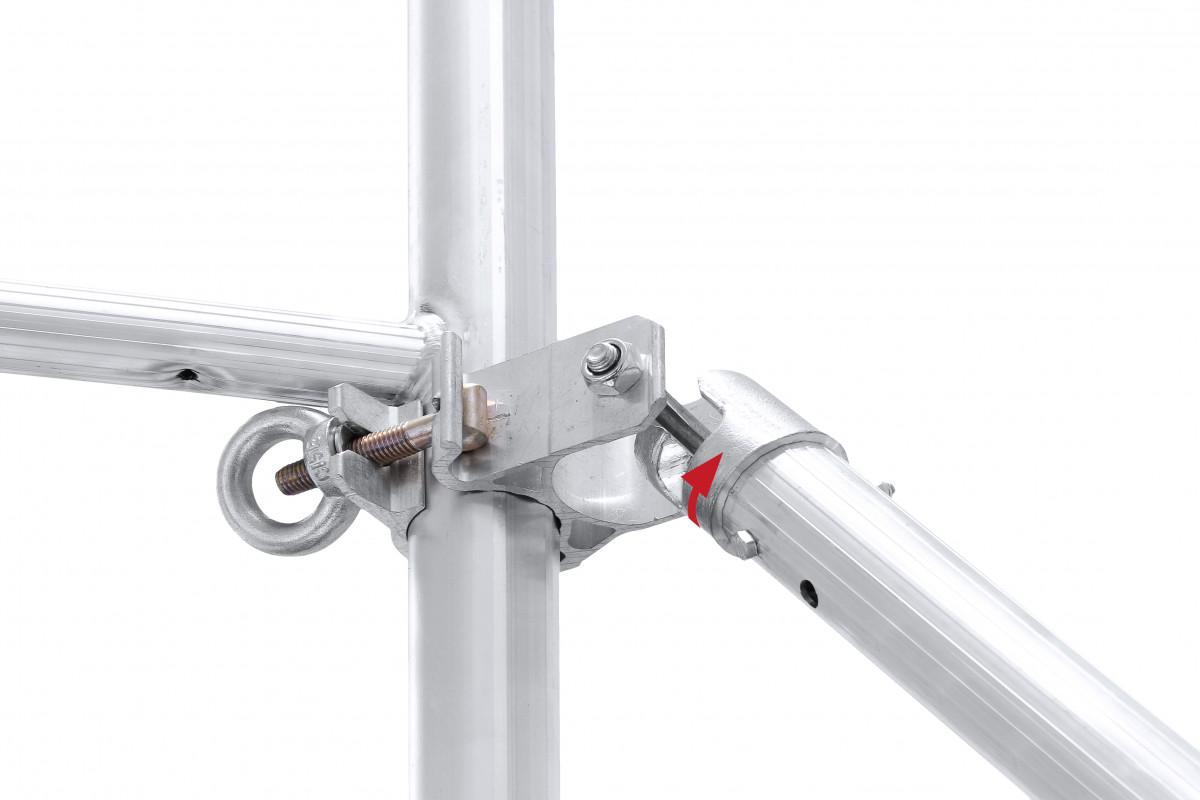

Der Bajonett-Ausleger wird einfach und bequem am Rahmenteil in die Bajonett-Kupplung eingedreht.
Geschweißte Rahmenteile
HYMER 7075
| Aufbaukombinationen | Modul 1 | Modul 1+KIT+Ausleger | Modul 1+2 | Modul 1+2+KIT | Modul 1+2+3 | Modul 1+2+3+KIT | Modul 1+2+3+4 | Modul 1+2+3+4+KIT | Modul 1+2+3+4+5 | Modul 2 | Modul 3 | Modul 4 | KIT | Auslegersatz | |
| Artikel-Nr. | Bezeichnung | 707503 | 707504 | 707505 | 707506 | 707507 | 707508 | 707509 | 707510 | 707511 | 707515 | 707517 | 707519 | 707501 | 707502 |
| Reichhöhe (ca. m) | 3,25 | 4,25 | 5,25 | 6,25 | 7,25 | 8,25 | 9,25 | 10,25 | 11,25 | ||||||
| Gerüsthöhe (ca. m) | 2,47 | 3,47 | 4,34 | 5,34 | 6,34 | 7,34 | 8,34 | 9,34 | 10,34 | ||||||
| Standhöhe (ca. m) | 1,25 | 2,25 | 3,25 | 4,25 | 5,25 | 6,25 | 7,25 | 8,25 | 9,25 | ||||||
| Einzelelemente / Stückliste | |||||||||||||||
| 707022 | Rahmenteil 8 Sprossen | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 2 | 2 | 2 | - | - |
| 707023 | Rahmenteil 4 Sprossen | - | 2 | - | 2 | - | 2 | - | 2 | - | - | - | - | 2 | - |
| 709524 | Bühne mit Durchstiegsklappe | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 1 | 1 | 1 | - | - |

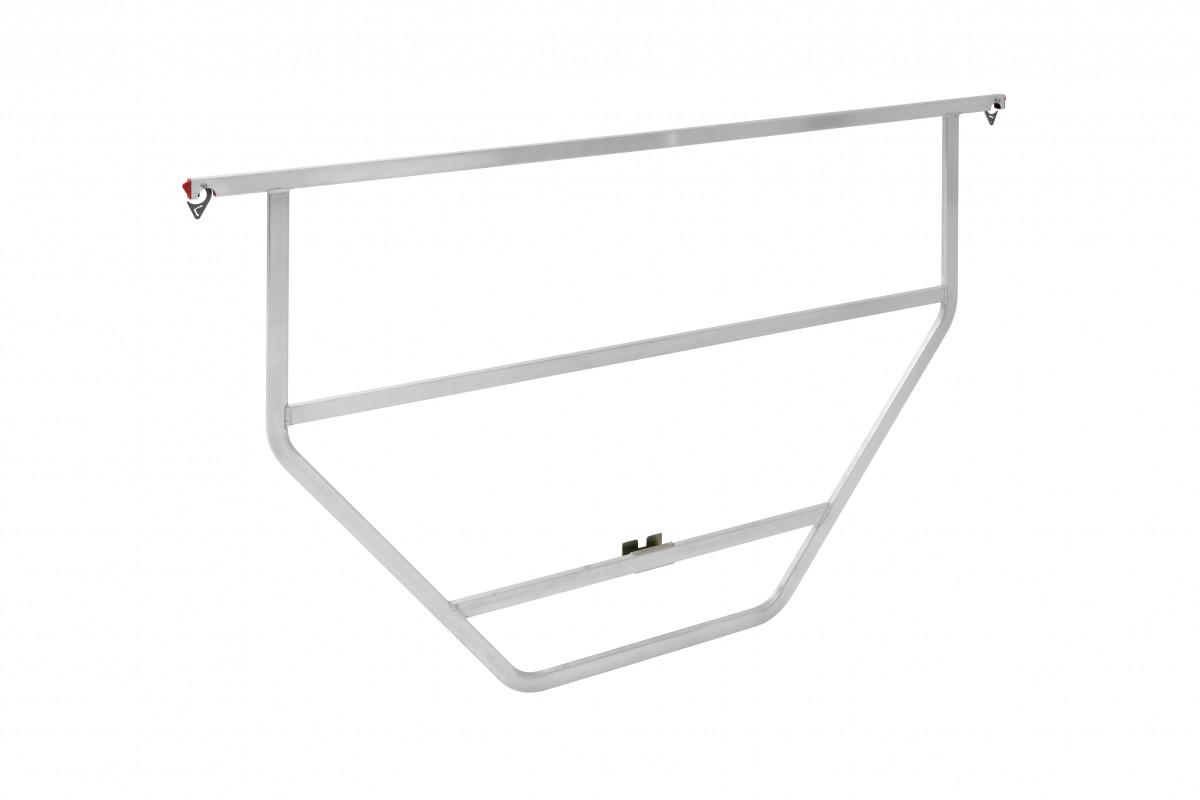

| 709529 | Sicherheitsgeländer lang | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 2 | 2 | 2 | - | - |
| 7090227 | Diagonale | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - | - |
| 70094227 | Diagonale | - | 2 | - | 2 | - | 2 | - | 2 | - | - | - | - | 2 | - |
| 70094228 | Verstrebung | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - | - |
| 707035 | Ausleger Basisteil | - | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | - | - | 4 |
| 707037 | Ausleger Erweiterungsteil | - | - | - | - | - | - | 4 | 4 | 4 | - | - | 4 | - | - |
| 707125 | Bordbrett Längsseite | - | - | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - |
| 707226 | Bordbrett Stirnseite | - | - | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - |
| 707044 | Einstiegsbügel | - | - | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | - |
| 007503 | Lenkrolle 150 mm mit Spindel | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | - | - | - | - |
| 007760 | Sicherungsstecker | - | 4 | 4 | 8 | 8 | 12 | 12 | 16 | 16 | 4 | 4 | 4 | 4 | - |
| 0095686 | Aufbau- und Gebrauchsanweisung | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - |
| Gesamtgewicht (ca. kg) | 56,4 | 88,6 | 121,8 | 134,4 | 157,6 | 170,2 | 199,8 | 212,4 | 235,6 | 65,4 | 35,8 | 42,2 | 12,6 | 19,6 | |
