Beschreibung
∙ Ideal geeignet für Dach- und Fassadenarbeiten mit besonders sicherem Aufbau.
∙ Schneller Auf- und Abbau durch praktische Klickverschlüsse an Streben und Diagonalen.
∙ Robuste Ausführung durch massive, geschweißte Rahmenteile.
∙ Geräumige Bühne (1,58×0,61 m), wetterfest und rutschsicher.

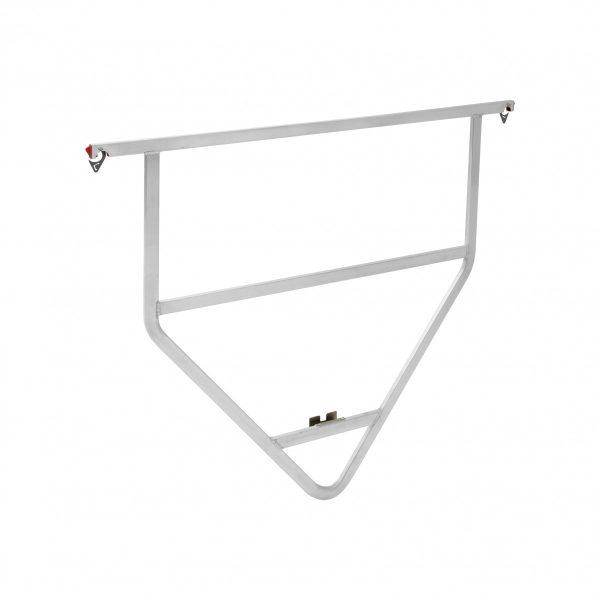

∙ Gesicherter Stand in jeder Phase des Aufbaus durch Sicherheitsgeländer, das bereits von unten eingehängt wird.
∙ Inkl. 4 höhenverstellbarer Lenkrollen (Ø 150 mm) für den Ausgleich von Bodenunebenheiten.

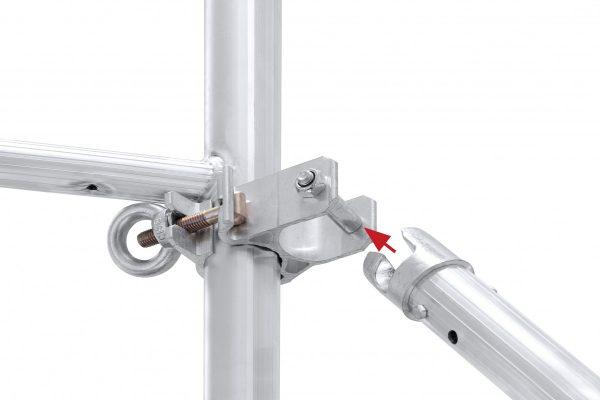

∙ Inkl. teleskopierbarer Ausleger mit Bajonett-Verschluss zur bequemen Montage vom Boden aus und zum Ausgleich von Bodenunebenheiten.

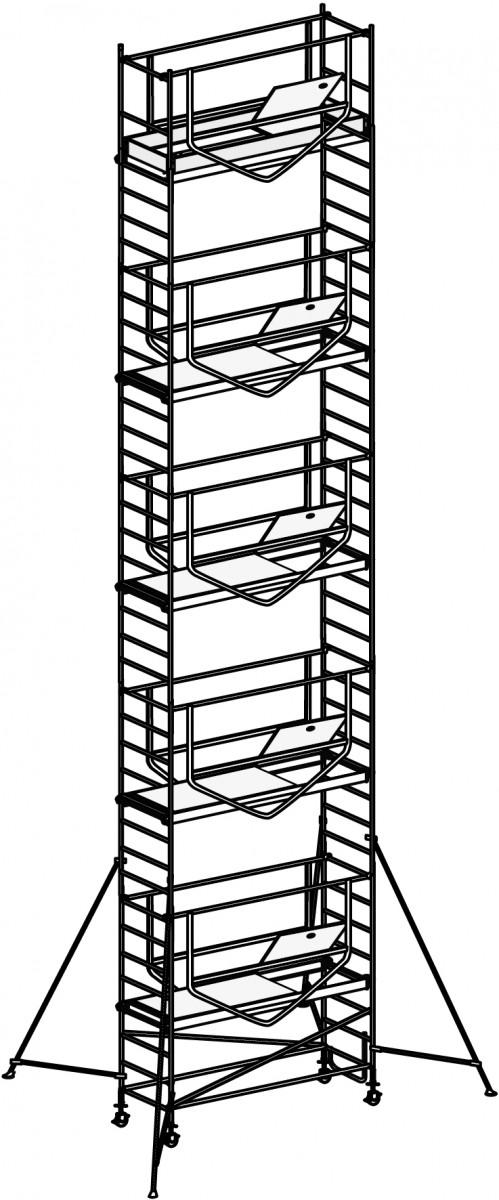

HYMER 7070
| Aufbaukombinationen | Modul 1 | Modul 1+KIT+Ausleger | Modul 1+2 | Modul 1+2+KIT | Modul 1+2+3 | Modul 1+2+3+KIT | Modul 1+2+3+4 | Modul 1+2+3+4+KIT | Modul 1+2+3+4+4 | Modul 2 | Modul 3 | Modul 4 | KIT | Auslegersatz | |
| Artikelnummer | Bezeichnung | 707003 | 707004 | 707005 | 707006 | 707007 | 707008 | 707009 | 707010 | 707011 | 707015 | 707017 | 707019 | 707001 | 707002 |
| Reichhöhe (ca. m) | 3,25 | 4,25 | 5,25 | 6,25 | 7,25 | 8,25 | 9,25 | 10,28 | 11,25 | ||||||
| Gerüsthöhe (ca. m) | 2,47 | 3,47 | 4,34 | 5,34 | 6,34 | 7,34 | 8,34 | 9,34 | 10,34 | ||||||
| Standhöhe (ca. m) | 1,25 | 2,25 | 3,25 | 4,25 | 5,25 | 6,25 | 7,25 | 8,25 | 9,25 | ||||||
| Einzelelemente / Stückliste | |||||||||||||||
| 707022 | Rahmenteil 8 Sprossen | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 2 | 2 | 2 | - | - |
| 707023 | Rahmenteil 4 Sprossen | - | 2 | - | 2 | - | 2 | - | 2 | - | - | - | - | 2 | - |
| 7089424 | Bühne mit Durchstiegsklappe | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 1 | 1 | 1 | - | - |
| 709029 | Sicherheitsgeländer kurz | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 2 | 2 | 2 | - | - |
| 7090127 | Diagonale | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - | - |
| 7089427 | Diagonale | - | 2 | - | 2 | - | 2 | - | 2 | - | - | - | - | 2 | - |
| 7089428 | Verstrebung | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - | - |
| 707035 | Ausleger Basisteil | - | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | - | - | - |
| 707037 | Ausleger Erweiterungsteil | - | - | - | - | 4 | 4 | 4 | 4 | 4 | - | 4 | - | - | 4 |
| 7009425 | Bordbrett Längsseite | - | - | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - |
| 707226 | Bordbrett Stirnseite | - | - | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - |
| 707044 | Einstiegsbügel | - | - | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | - |
| 007503 | Lenkrolle 150 mm mit Spindel | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | - | - | - | - |
| 007760 | Sicherungsstecker | - | 4 | 4 | 8 | 8 | 12 | 12 | 16 | 16 | 4 | 4 | 4 | 4 | - |
| 0095689 | Aufbau- und Gebrauchsanweisung | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - |
| Gesamtgewicht (ca. kg) | 50,0 | 81,6 | 106,8 | 118,8 | 144,0 | 156,0 | 174,8 | 186,8 | 205,6 | 56,8 | 37,2 | 30,8 | 12,0 | 19,6 | |
